近日，中能煤业机修厂结合井下皮带机H架，设计了一种H架调整装置，解决井下生产辅助运输中皮带H架调整扶正问题。

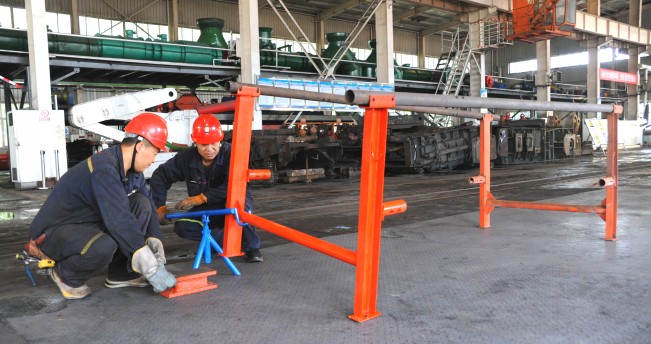

之前井下所用的皮带机在安装及使用期间，皆因皮带跑偏或H架倾斜，需人力抬高或扶正，费时费力，且存在安全隐患问题。为改变这一现状，机修厂根据矿井现有设施情况设计了H架调整装置。该装置采用杠杆原理，由支撑腿和杠杆组成。其中支撑腿由三根1寸钢管组成，受力立柱为1.2寸管，内可插入1寸管，从而实现高度调整。杠杆采用长1米、直径为1寸的钢管制成，在一端焊接加工一个U型挂耳，距挂耳一端300mm处设计有杠杆支撑连接耳，与支撑腿立柱相连。H架调整作业时，根据皮带机H架选择调整支撑腿立柱高度，调整装置放在H架一端，利用U型挂钩勾住H架下部横梁，按下杠杆另一端便可轻松抬高皮带H架，完成其调整工作。
该皮带机H架调整装置搬运轻便、操作简单，皮带机维护作业人员可以安全、快速地完成皮带机H架调整工作，有效降低工人的劳动强度，提高安全系数和工作效率。
